EMC測試即電磁兼容性測試，主要是針對電子產品進行的。由于不同產品的工作類型，對外的輻射不同，受到電磁頻率的敏感度也不同，F(xiàn)CC或者是EN等各種不同的組織將電子產品進行分類，比如說工科醫類、電動工具類、計算機信息技術類等等，通過產品分在什么類別，針對不同的標準進行測試，找到產品需要測試的標準之后，按照標準的測試方法和測試要求再去注意測試事項。而且不同國家的測試方法和要求雖然大體相同但也有不同之處，分別對待，看產品需要出口到哪些國家而定。



了解了EMC測試，那么在進行EMC測試時，需要使用到的設備也有很多值得注意的地方，下面我們從四大方面著重了解下吧。






EMC測試的頻率范圍普遍來講比較寬泛，因?yàn)樽畛醪⒉磺宄}擾的頻率是多少，所以，測試必須借助各種探測天線來把場強轉換成電壓。一般來講，EMC測試用的天線都工作在近場區，測試結果對測試距離非常敏感。因?yàn)殡妶觥⒋艌鲋?波阻抗)在近場區不再是個常數，所以這些天線雖然給出了電場、磁場的校正系數，但只有當這些天線作遠場測試時才有效，測量近場干擾時，電場與磁場測試結果不能再按此換算。





要注意人工電源網絡與接地平板成低阻抗良好連接。





選取頻譜分析儀也有很多講究，要特別注意的是，有必要根據測試時的要求來選取動態范圍、頻率分辨率、靈敏度、掃頻寬度等參數選擇最合適的。



頻率分辨率：能夠分辨的最小譜線間隔，它表征了頻譜分析儀能將頻率緊挨在一起的信號區分開來的能力。



靈敏度：表征了頻譜分析儀測量微小信號的能力。頻譜分析儀的噪聲電平?jīng)Q定于中頻濾波器帶寬，一般在-80dB~-130dB。



動態范圍：表征了它同時顯示大信號和小信號的真實頻譜的能力，動態范圍的上限由頻譜分析儀的非線性失真所決定。頻譜分析儀動態范圍一般在60dB以上，甚至100dB。



掃頻寬度：頻譜分析儀在一次測量分析過程中顯示的頻率范圍。

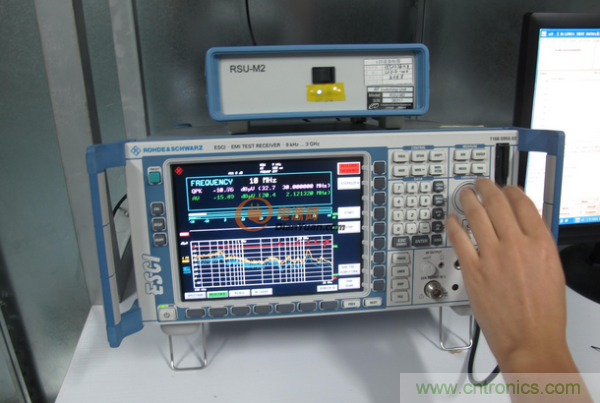

如果說頻譜分析儀只有峰值檢波，那么測量接收機除了峰值檢波外，還有準峰值檢波和平均值檢波，要根據不同的標準或法規選擇合適的檢波器。



峰值檢波只測試騷擾信號振幅的最大值，適用于單一脈沖或重復頻率很低的脈沖騷擾信號的測試。而有些騷擾信號對音頻影響的客觀效果是隨著重復頻率增高而增大的，對這種信號僅僅測量信號的振幅無法客觀反映其影響效果，因此，這時就要用準峰值檢波。準峰值檢波器其充電時間常數比峰值檢波器大，放電時間常數比峰值檢波器小，不僅可以測量出騷擾信號信號幅度，還反映它的時間分布。
