【導讀】片狀電感（亦稱片式電感）作為現代電子系統的核心無源元件，是一種采用多層繞組或薄膜工藝制造的扁平化電感器件。與傳統繞線電感相比，其核心特征在于通過精密疊層或光刻技術在微小尺寸內實現高效磁能存儲，主要分為四大類型：繞線型、疊層型、編織型和薄膜型17。其中繞線型通過在磁芯外部纏繞銅線并固化制成；疊層型則通過印刷電極的軟磁薄片堆疊燒結而成；薄膜型采用光刻工藝實現微波頻段的高精度特性。
片狀電感（亦稱片式電感）作為現代電子系統的核心無源元件，是一種采用多層繞組或薄膜工藝制造的扁平化電感器件。與傳統繞線電感相比，其核心特征在于通過精密疊層或光刻技術在微小尺寸內實現高效磁能存儲，主要分為四大類型：繞線型、疊層型、編織型和薄膜型17。其中繞線型通過在磁芯外部纏繞銅線并固化制成；疊層型則通過印刷電極的軟磁薄片堆疊燒結而成；薄膜型采用光刻工藝實現微波頻段的高精度特性。
工作原理與性能優勢
片狀電感基于電磁感應定律工作：電流通過內部繞組時在磁芯中建立磁場儲能，電流變化時磁場能量轉化為反向電動勢抑制電流突變，從而實現穩壓、濾波及能量轉換功能10。其性能優勢顯著：
●小型化與高密度：0402（1.0×0.5mm）、01005（超微型）等封裝滿足智能手機和可穿戴設備的極限空間需求，01005尺寸比0201減小25%，重量降低50%。
●電氣性能卓越：多層結構實現低直流電阻（毫歐級）和低漏磁，疊層型磁屏蔽性優異，薄膜型在100MHz以上頻段保持穩定Q值。
●可靠性與適應性：汽車級產品工作溫度橫跨-40℃至+125℃，耐受高溫高濕環境，瓷體致密化技術（如風華高科專利燒結工藝）進一步降低磁滯損耗。
應用場景拓展
●消費電子領域：5G手機普遍采用01005高頻電感，八核處理器機型單機電感用量達數十顆。
●汽車電子領域：電動汽車的DC-DC轉換器、電池管理系統（BMS）依賴大電流功率電感，一體成型電感因磁穩定性成為主流方案。
●通信與工業領域：基站射頻匹配電路選用薄膜片式電感，其光刻工藝確保微波頻段低損耗。
成本結構與選型要?jiǎng)t
成本維度呈現兩極分化：01005電感生產成本僅為0201的30%，但售價高達2倍，利潤空間顯著；繞線型因工藝簡單成本最低，疊層型和薄膜型因良率挑戰（疊層合格率較低）及光刻設備投入導致成本攀升。
選型需匹配場景需求：
1. 電流與尺寸權衡：大電流場景（如汽車電源模塊）優選一體成型繞線電感（飽和電流達數十安培），空間受限場景選用疊層電感。
2. 頻率適配：>100MHz高頻電路選擇薄膜電感，中低頻電源電路可用磁芯疊層電感。
3. 可靠性驗證：汽車電子需符合AEC-Q200標準，關注燒結工藝（如潮州三環的二次燒結法提升瓷體致密性）。

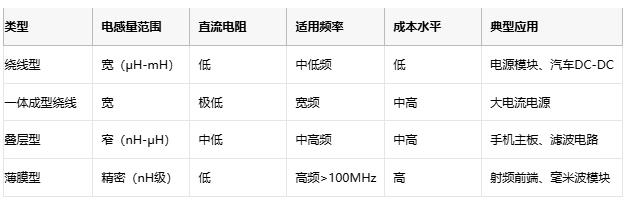

表：片狀電感類型性能與成本對比
國際與國內原廠競爭格局
全球電感市場由日系廠商主導，TDK、村田（Murata）占據技術高地，尤其在01005超微型電感和車規級產品領域。國內廠商如順絡電子、風華高科通過專利技術突圍，順絡2021年研發投入3.44億元，超小尺寸疊層電感已批量供貨國際客戶5。風華高科的多層片式電感磁芯制備專利通過兩段式燒結（820℃-880℃慢速升溫+900℃-920℃保溫）優化晶粒尺寸，降低損耗30%。

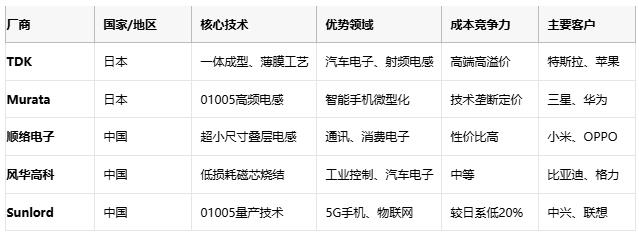

表：頭部原廠技術與市場定位對比
結語
片狀電感的小型化與高頻化革命正加速推進電子系統升級。國產廠商在材料創新與工藝突破中逐步縮小與國際龍頭的差距，未來在電動汽車與AI邊緣計算的藍海中，掌握核心專利與成本優勢的企業將主導產業鏈重構。
