【導讀】本文為大家介紹的是一款智能無線傳感電磁閥控制電路設計，該無線傳感電磁閥可智能化地實現隨時隨地監控礦井內瓦斯?jié)舛裙δ堋５降资窃趺淳唧w設計電路的呢？又是怎么工作的呢？
電磁閥控制電路：為了智能化地實現隨時隨地監控礦井內瓦斯?jié)舛冗@一功能，主控芯片CC2430采用模糊PID進行控制，通過P0_1輸出所需波形，通過下面的電路控制電磁閥的開合。電磁閥斷開，抽排泵停止工作；電磁閥吸合，抽排泵開始工作，把礦井內的瓦斯氣體排出礦井，直到礦井內的瓦斯?jié)舛仍诎踩纳a(chǎn)范圍內。電磁閥控制電路如圖5所示。

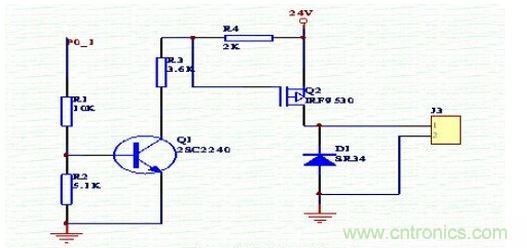

圖 電磁閥控制電路
當P0_1輸出為高電平時，三極管處于飽和狀態，場效應管IRF9530作為電子開關，IRF9530加了驅動電壓，漏極獲得放大電流，電磁閥閉合；當P0_1輸出為低電平時，三極管的基極電壓為0，使三極管處于截止?fàn)顟B(tài)，場效應管也不符合導通條件，也處于截止?fàn)顟B(tài)，電磁閥斷開。
