如何通俗易懂的理解電源中的開關AC-DC轉換
發布時間:2020-05-12 責任編輯:lina

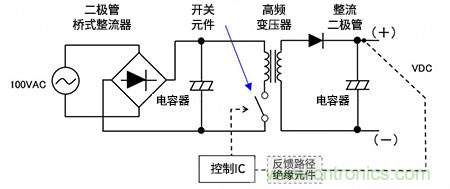

【導讀】首先,簡單說明一下開關方式的AC/DC轉換。請參照右側的基本電路,以及位于下方的波形。在這里,以日本國內為例,輸入電壓設定為100VAC。此100VAC最初用橋式二極管加以整流。此為全波整流。
首先,簡單說明一下開關方式的AC/DC轉換。請參照右側的基本電路,以及位于下方的波形。在這里,以日本國內為例,輸入電壓設定為100VAC。此100VAC最初用橋式二極管加以整流。此為全波整流。100VAC直接整流,所以橋式二極管須為耐高電壓規格才行。100VAC的峰值為140V左右。
再以電容器使其平滑。電容器的規格同樣須為耐高電壓。
以轉換的原理來說,會在此時行進行AC/DC轉換,但由于轉換成一般DC驅動電路能使用的DC電壓,因此之后還有幾個步驟必須完成。

利用整流器和電容器轉換的高壓DC電壓,經由開關元件ON/OFF加以斬波(切分),并經由高頻變壓器,將電能傳送至二次側。開關元件的ON/OFF頻率,也就是開關(斬波)頻率,例如頻率使用比原本50/60Hz 還要高出許多的50kHz。此外,斬波后的DC電壓將成為呈現上圖方波的AC。
利用二次側的整流二極管,整流該高頻率AC電壓,以電容器使其平滑后,如果DC輸出電壓設定值為12V,則就轉換成12VDC。圖片中省略了高頻率AC電壓的整流波形,但它是使用1個二極管的半波整流。
整理AC轉換至DC的過程和工作狀況,一次側會直接整流-平滑100VAC,轉換成高壓的DC電壓。接著使用開關元件,將高壓的DC電壓轉換成高頻的方波,再經由變壓器傳送至二次側。
二次側會產生高頻AC電壓,因此再次進行整流-平滑,以轉換成想要的DC電壓。
采用此方式,會將100VAC轉換成想要的DC電壓,必須使用控制電路(控制IC和反饋電路)來控制開關元件ON/OFF時間?;旧蠒?huì)選擇采用開關方式的AC/DC轉換。
