萬用表更換保險管時,內阻會有變化嗎?
發布時間:2017-07-03 責任編輯:susan
【導讀】萬用表在電子、電工的測量中使用非常頻繁,燒壞保險管是常有的事。多款指針式萬用表如MF47型,都裝有0.5A(φ5&TImes;20)的保險管,在更換時需注意它的內阻。
因為萬用表生產廠在設計和制造產品(原裝)時,是將0.5A保險管的內阻考慮為較小阻值,比如MF30型表小于0.8Ω,MF47型表小于1Ω,MF500型(改進型)表小于0.5Ω。目前市場上出售的0.5A保險管的內阻絕大多數都在3Ω左右,小于0.5Ω的極少。
如果使用內阻3Ω左右的保險管,會對萬用表的測量產生兩個方面的不利影響:第一個不利影響是明顯的,就是在萬用表電阻檔R&TImes;1Ω量程,歐姆調零時往往調不到零,給人一個1.5V電池電量不足的假象,這時即使換一節新電池也可能調不到零。原因在于如MF47型萬用表RXlΩ量程的中心阻值是16.5Ω,保險管的內阻是與其串聯的,如果增加了3Q,往往超出了調零電位器的調節范圍,導致調不到零,而不是1.5V電池欠壓;第二個不利影響直接看不出來,但會使萬用表直流電流檔的測量誤差大增,如MF47型在直流電流檔500mA量程時,萬用表內的分流電阻是0.6Ω,這時串聯3Ω左右的保險管內阻,其增加的誤差之大是可想而知的,即使在50mA量程,萬用表內的分流電阻是6Ω,增加的誤差也很大。

為什么同是0.5A的保險管其內阻相差很大呢?
因為制造保險管的熔絲材料分為兩種:一種是分?jǐn)嗄芰Σ桓叩牡腿埸c(diǎn)材料,如鉛錫合金或鉛,電阻率較大;另一種是分?jǐn)嗄芰^高的高熔點材料,如銀、銅等,電阻率較小,兩者幾乎相差一個數量級。猜測是因為生產,一顧及材料成本的原因,導致市場上很難買到內阻小于0.5Q的0.5A保險管,購買時需用萬用表測量其內阻,以避免發生上述不利影響。

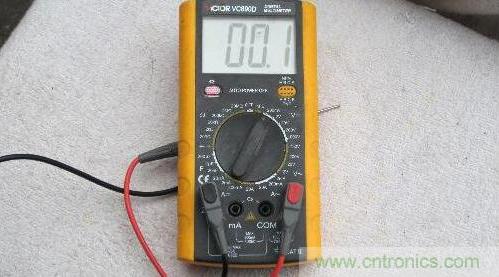

另外,一般數字式萬用表都裝有200mA(φ5&TImes;20)的保險管,如果內阻較大,也會使萬用表電流檔產生較大測量誤差。其原理:如DT-830萬用表在電流檔200mA量程時,表內的分流電阻是1Ω,再串聯3Ω左右的保險管內阻,其引起的誤差不難想象;即使在20mA量程,表內的分流電阻是10Ω,引起的誤差也不小。
順便說一句,內阻小于1Ω的200mA保險管在市場上也很難買到,因為它比0.5A的熔絲更細,因而內阻更大。
