技術對比:電流互感器不同出線方式的差異化
發布時間:2014-12-30 責任編輯:sherryyu
【導讀】電流互感器有不同的出線方式,小編知道的有兩種,到底這兩種不同的出線方式有什么差異化呢?哪種出線更能保障各種短路?基于這點,小編跟大家一起來探討下到底哪種電流互感器出線方式更好用,或者如何選擇最適合的。

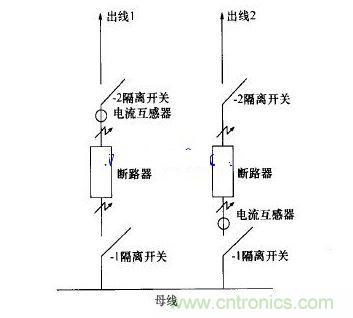

如圖是兩條線路出線示意圖,其中出線1電流互感器安裝在出線斷路器和一2隔離開關中間位置,出線2電流互感器安裝在出線斷路器和一1隔離開關中間位置。兩條出線保護配置一致,分別為母差保護、電流I、Ⅱ、Ⅲ段保護、低頻保護、過負荷保護等。

當短路故障發生在電流互感器和斷路器之間位置時,對于出線1,該線路上保護裝置啟動,因?yàn)槟覆畋Wo(hù)動作時限短,故母差保護先動作出口,跳開母線上所有斷路器,故障切除。對于出線2,因?yàn)楣收习l(fā)生在電流互感器保護的線路側,不在母差保護范圍內,故母差保護不會啟動,所以該線路電流保護啟動,動作出VI跳開線路2上的斷路器,故障切除。
對于圖示出線1、出線2,發生故障性質相同,故障點一樣,但保護動作結果不同。出線1母差保護動作,切除了故障線路,但同時也將母線上其他未故障線路切除,造成停電區域的擴大;出線2線路保護動作,切除了故障線路,故障消除,不會影響其他線路正常運行。
由上面分析比較,線路2電流互感器安裝位置似乎更優越,但在實際運行中,故障發生點是不確定的,如果故障發生在線路2的斷路器和電流互感器之間時,但對于出線1和線路2母差保護,因?yàn)楣收宵c(diǎn)不在其母差保護范圍內,母差保護不會動作,而線路2電流保護動作后,跳開線路2斷路器,但此時故障點并未切除,故障依然存在,只能依靠母線進線斷路器后備保護動作切除故障,延長故障時間,造成電氣設備承受故障電流時間的加長。
