【導讀】一般喜歡自己動手DIY的愛好者都會有自己的工具箱，而小電鉆是不可缺少的。而市場上普通的成品小手電鉆價格至少是幾十元以上，這里教你自己DIY一個。自己DIY個手電鉆成本也就是十多元左右，即便加上電源（適配器）那么成本也就是二十多元左右，用來鉆一般的PVC材料、木頭、薄金屬片還是綽綽有余的。你說是不是？
基于成本考慮，PVCBOT打孔我們默認推薦用小錐子，即：小圓錐（開孔）+小扁錐（擴孔）。從方便角度來說，有個小電鉆更能夠事倍功半。普通的成品小手電鉆價格至少是幾十元以上，假如是自己DIY個手電鉆成本也就是十多元左右，即便加上電源（適配器）那么成本也就是二十多元左右，用來鉆一般的PVC材料、木頭、薄金屬片還是綽綽有余的。

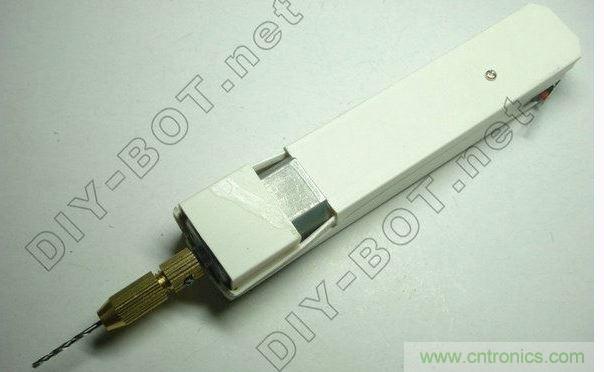

這里我們介紹用PVC線槽制作一個小手電鉆，既是為了降低成本，同時也更是為了體現我們一貫所倡導的DIY精神。
準備工作:

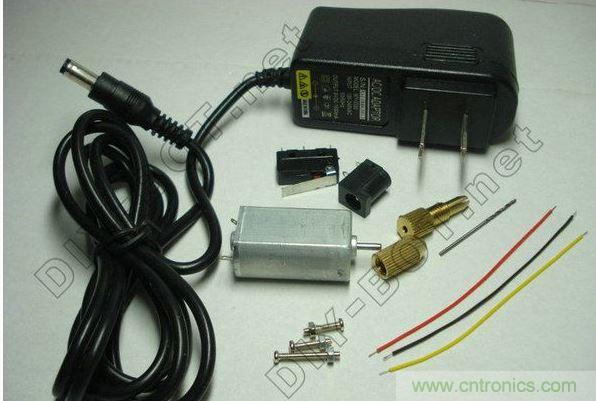

當前的項目配件主要包括：強力電機、電源適配器、鉆頭夾、鉆頭、微動開關、DC電源插座、導線等。
制作過程——
1-鉆頭夾
首先，把鉆頭夾裝到電機上。

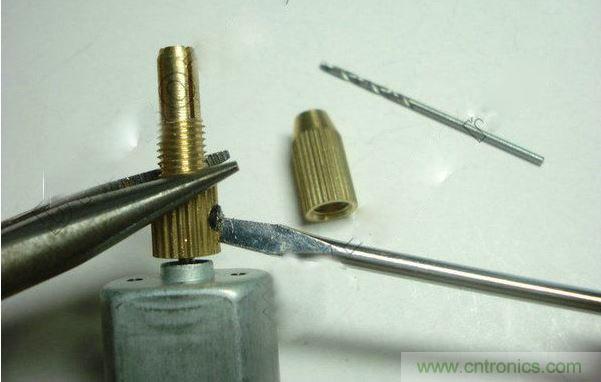

把鉆頭夾底座上的螺絲松開一些，把鉆頭夾底座插入電機的軸中，然后一手拿著鉗子夾住鉆頭夾底座，一手拿著螺絲刀把鉆頭夾上的螺絲擰緊。

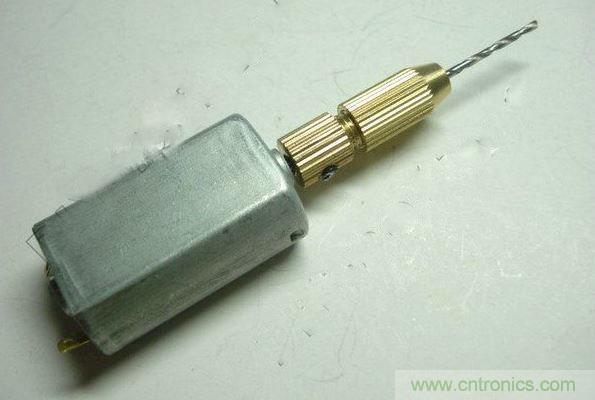

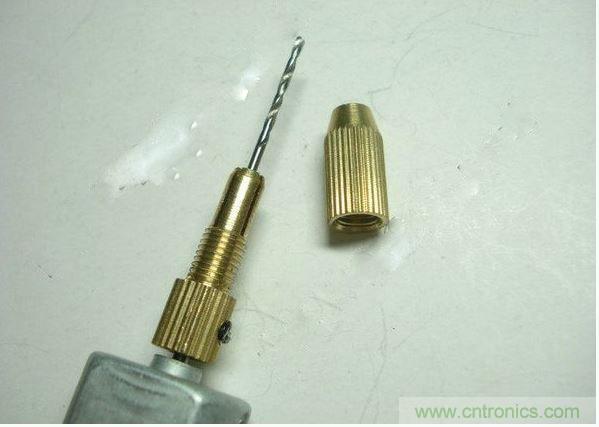

把鉆頭夾固定到電機軸上之后，把鉆頭裝到鉆頭夾上。
再把鉆頭夾前蓋擰上，可以借助鉗子夾持住盡可能擰緊。
2-手柄

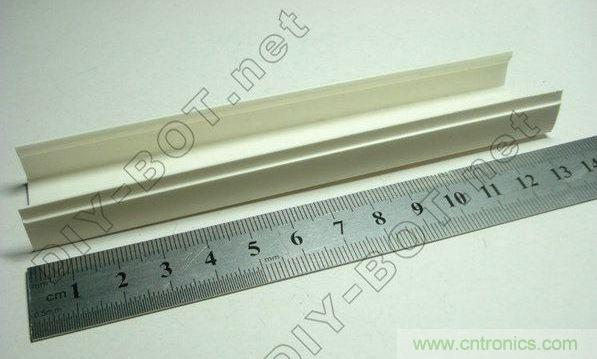

取橫截面尺寸為24mm*14mm的PVC線槽的凹槽部分，剪下長約13CM的一段，作為手柄底蓋。
注意：這里選擇PVC線槽的寬度應該依據電機的尺寸，要讓電機可以正好放入線槽中（有點緊沒有關系），我們這里選用的電機剛好就可以選擇寬度為2.5CM左右的線槽。

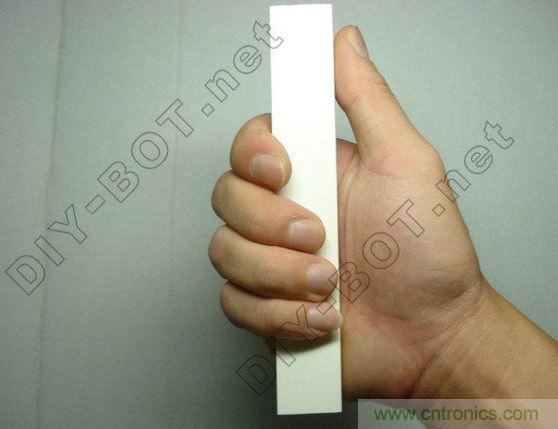

特別注意：這里的手柄長度并不是固定的，而是根據電鉆的使用者的手掌大小而定，當前截取的長13CM是以普通成年人的手掌大小為參考而確定的標準。基本原則是用手豎直握住手柄的時候，手柄下沿稍微長出一點，而手柄的上沿對于豎起來的大拇指剛好可以按到邊緣。

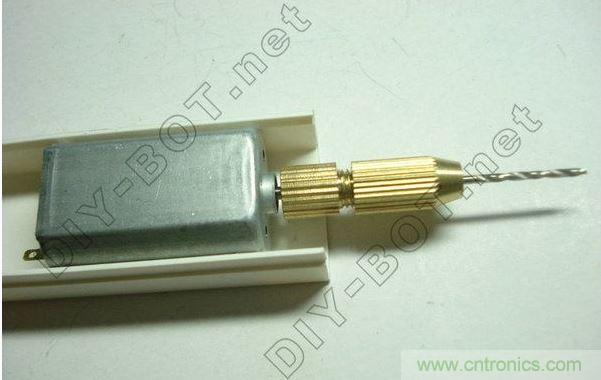

可以把安裝了鉆頭的電機裝入手柄底蓋里，可以看到尺寸剛剛好，底蓋兩側稍微有一點點鼓出算是正常的。

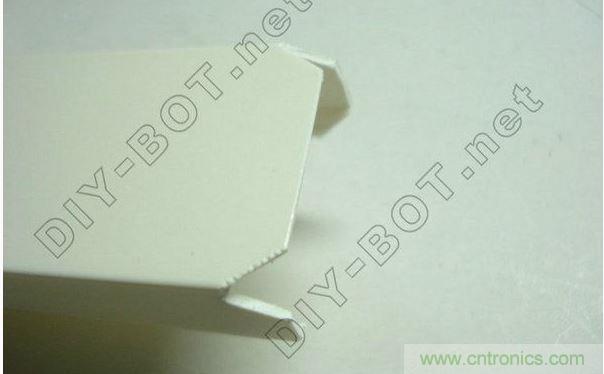

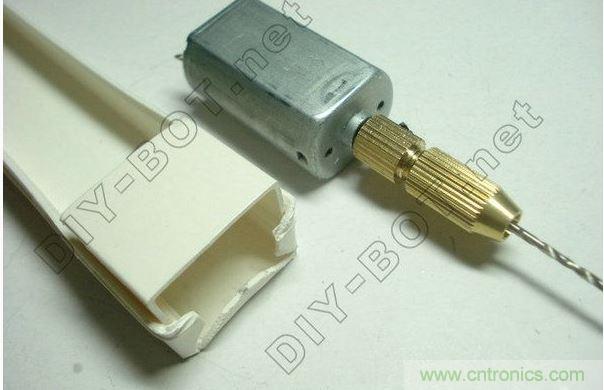

如圖所示，手柄底蓋的一端用剪刀剪成一個三角形的切口，切口深度大約是0.5CM。
用鉗子把前端的切口處長出的部分，往底蓋內側彎折。

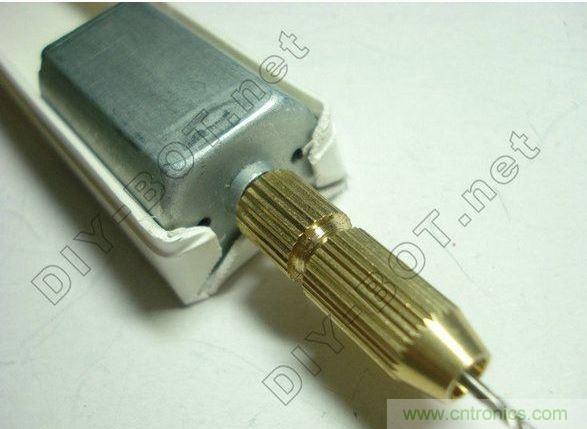

再把電機裝入手柄底蓋，正好彎折的切口把電機卡在底蓋的前端而不至于滑出。
注意：彎折的PVC假如過長的話要剪掉一點，不要讓其碰到電機軸或者鉆頭夾。
電機

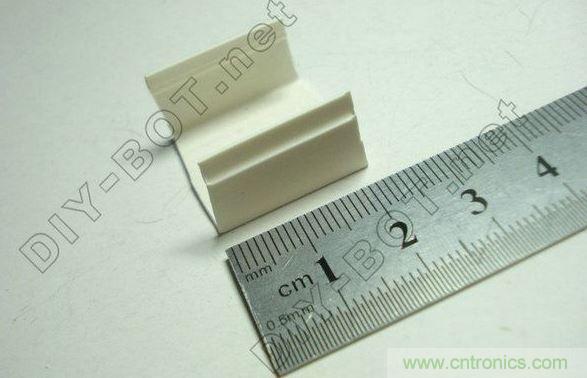

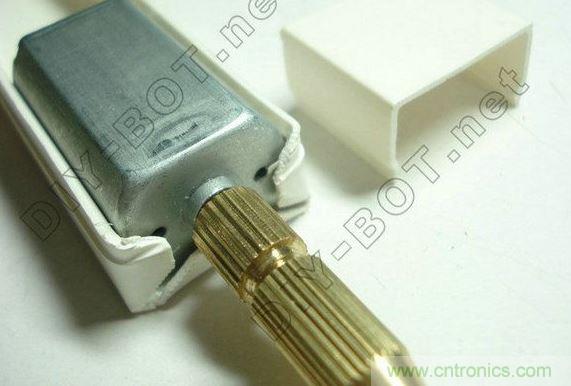

在把橫截面為2.4mm*.14mm的PVC線槽的凹槽部分，剪下長大約為2CM的一段，作為電機蓋。

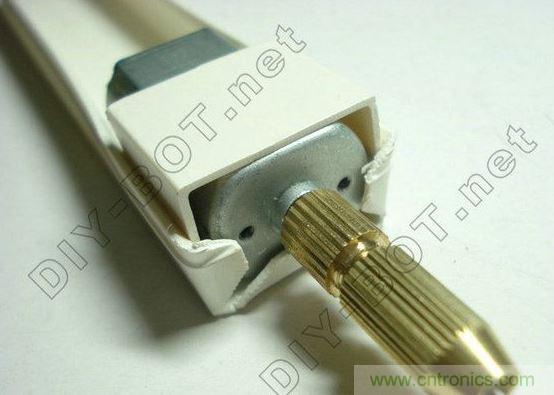

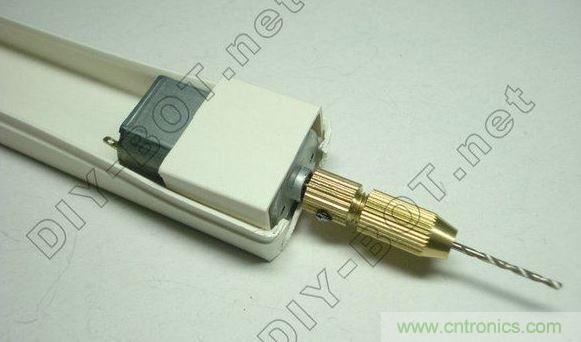

如圖所示，把電機蓋強行插入已經裝在手柄底蓋上的電機的兩側，讓電機蓋一插到底并夾緊電機。
裝上電機蓋之后，手柄底蓋的前端兩側會更鼓出一點，這也是正常的，這一定程度上可以便于手掌的抓握。

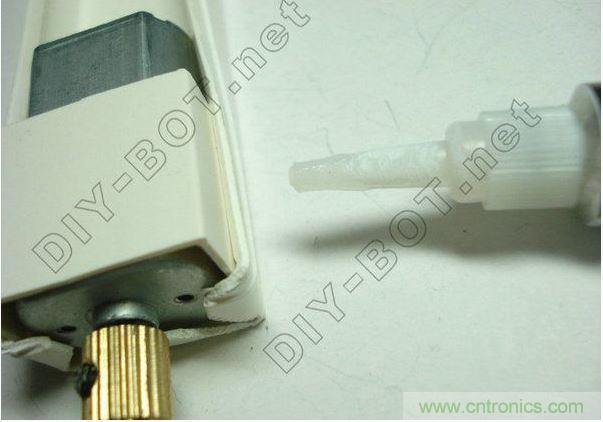

把502膠水滴入電機蓋與手柄底蓋之間的縫隙，讓兩者固定起來。
電機蓋與手柄底蓋固定起來之后，電機還是可以從手柄底蓋的另一側滑出。
特別說明：這里之所以沒有把電機完全包裹起來，一方面主要是讓電機外殼更多一點接觸空氣以利于散熱，使得即便長時間使用也不會導致過熱，另一方面目前這樣的半包裹方式已經足夠牢固。
4-開關

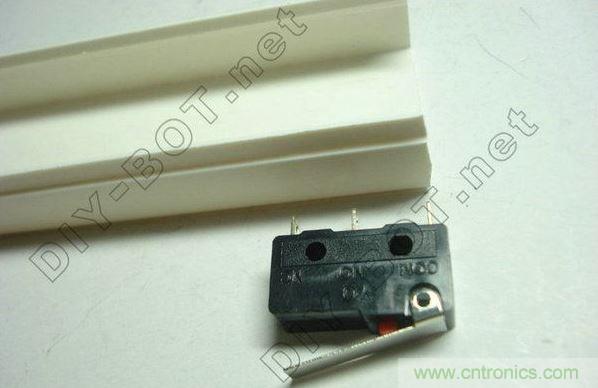

準備安裝作為電源開關的微動開關。

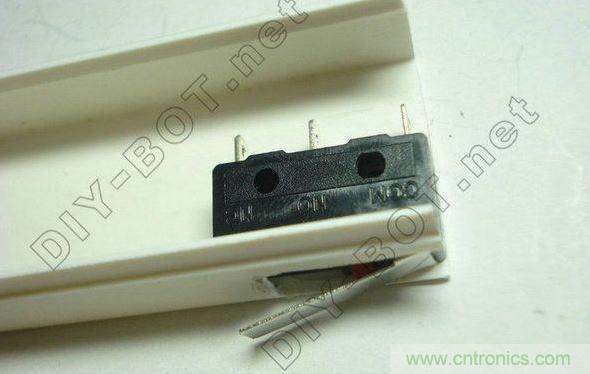

對應微動開關的尺寸，在手柄底蓋沒有安裝電機的另一端，在其中一側用剪刀剪出一個開口。微動開關正好可以裝到開口上，并且微動開關的搖柄可以正常的按下并觸發（觸發時會有“滴”的金屬接觸聲）。 這個時候，用錐子透過微動開關上的安裝孔，在手柄底蓋上留下要打孔的標記。

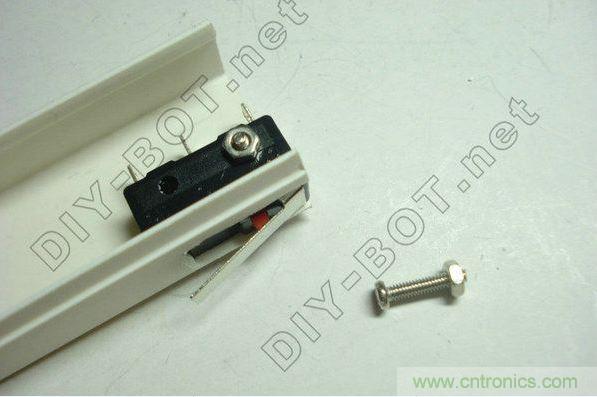

對應上一步留下的標記，在手柄底蓋上用錐子打好兩個直徑2mm的安裝孔。用M2*10的螺絲/螺母，把微動開關固定在手柄底蓋上。
把微動開關的外側兩個引腳，用尖嘴鉗向外側彎折。
5-電源插座

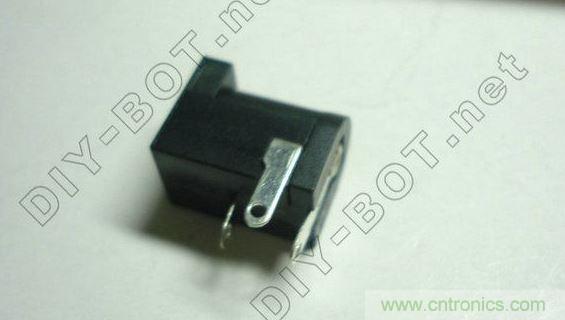

安裝DC電源插座。

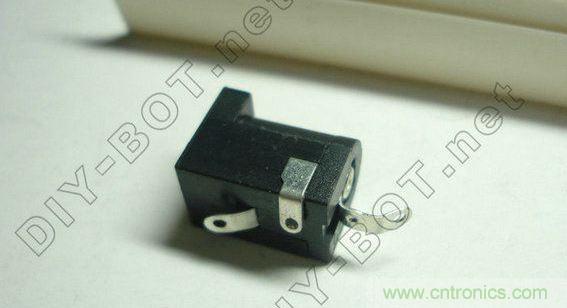

把DC電源插座的引腳，用鉗子彎折成如圖所示的角度。
微動開關外側的引腳，可以先用烙鐵上好錫。在微動開關的中間引腳上焊接一根導線（黑色）。DC電源插座的前后兩根引腳也上錫（中間的不用）。

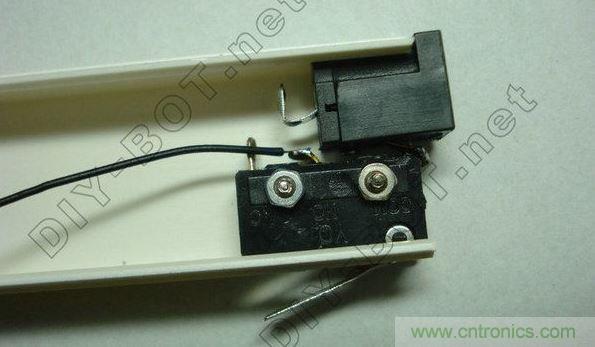

把DC電源插座如圖所示裝到手柄底蓋的后端，即與微動開關并排，讓DC電源插座前端卡口正好頂在手柄底蓋的側邊的前端。

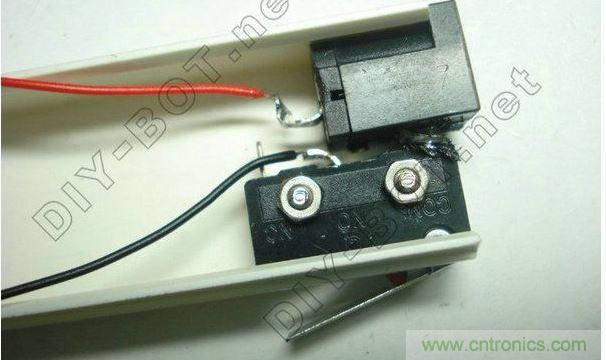

這個時候DC電源插座的前端引腳正好與微動開關的外側引腳抵在一起，用烙鐵把這兩根引腳焊接在一起。
注意：這里的DC插座可以不用再用502膠水固定，一方面避免膠水用量控制不好滲入開關內部導致插座失效；另一方面插座的其中一個引腳已經與微動開關的引腳焊接在一起，也起到一定固定作用；再到后面手柄還會有一個頂蓋，蓋上頂蓋會夾住插座也起到一個固定作用。

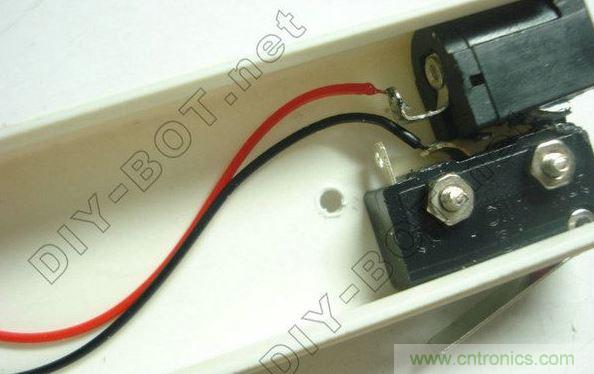

DC電源插座后端的引腳也焊接上一根導線（紅色）。
紅黑兩根導線直接焊接到電機的兩根電極上。
6-總裝
取橫截面尺寸為2.4mm*1.4mm的PVC線槽的槽蓋部分，剪下長為13CM的一段，作為手柄頂蓋。
把手柄頂蓋從手柄底蓋后端沿著滑槽軌道插入蓋上。讓手柄頂蓋抵住電機后端?！∈直斏w相對手柄底蓋會長出一截。把頂蓋長出的部分剪成圓形倒角。在手柄底蓋靠近后端微動開關的位置，在手柄底蓋上用錐子開一個直徑2mm的小孔。
蓋上手柄頂蓋，并且滑到抵住電機的位置，然后對應手柄底蓋的小孔，用錐子從底蓋插入對著頂蓋打好一個直徑2mm的安裝孔。用M2*16的螺絲/螺母透過安裝孔，把手柄底蓋和頂蓋固定在一起。
特別：假如是考慮到螺絲可能會抵到握住手柄的手時，可以改變螺絲的穿出方向，即把螺絲從手柄底蓋插入從頂蓋穿出。
調試：

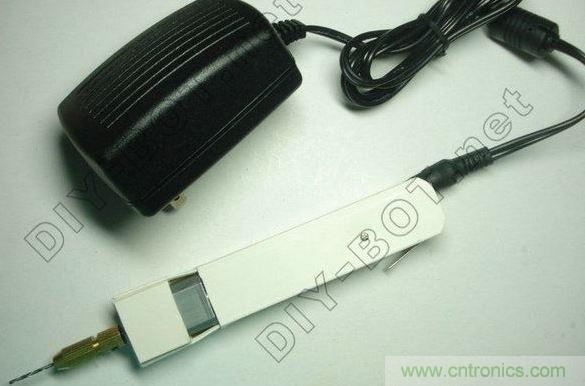

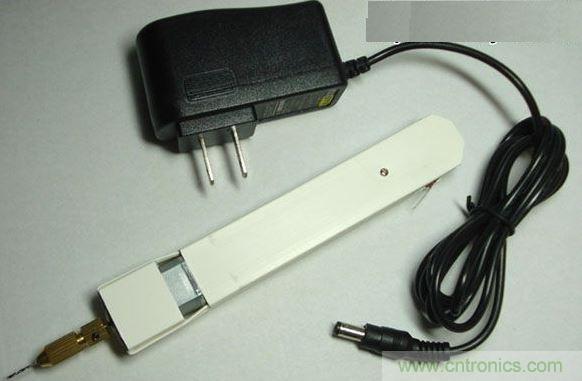

把電源適配器插上電源，適配器的電源插頭插到電鉆后部的插座上，用手垂直握住電鉆（電鉆后端的微動開關的搖柄正好在大拇指位置），按下微動開關電機就會帶動鉆頭高速旋轉。
觀察鉆頭轉動時是否會擺動，假如擺動明顯（不在一個同心軸線上），則需要重新校正。
校正方法：裝上鉆頭后先不要擰太緊，按下開關讓鉆頭轉起來，然后將鉆頭的頭部輕輕碰觸玻璃表面，則鉆頭會糾正到同心位置，然后再把鉆頭夾擰緊。

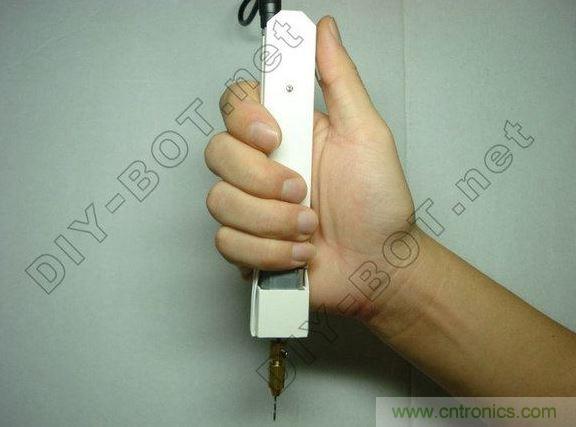

手電鉆最常規的用法是用手掌豎直握住手柄，鉆頭自上而下垂直對準要鉆的物體，大拇指按壓開關控制鉆頭轉或停，具體姿勢如下圖所示。
嘗試用手電鉆鉆木頭或者其他材料，假如發現電鉆雖然鉆得快、力量也足，但是鉆頭沒有很順暢的鉆入物體時，可能是鉆頭旋轉的方向錯誤（順時針或逆時針），可以嘗試把連接電機的兩個導線（紅黑），調換過來焊接在電機的兩個電極上，最后再重新鉆一下看效果是否正常。
特別說明：為了簡單起見，我們的小手電鉆只有正轉的鉆入功能，而沒有提供反鉆的拔出功能。
鉆物體時，我們按下微動開關讓鉆頭高速旋轉，并對電鉆施加一點的壓力抵住物體表面，讓鉆頭可以順暢的鉆入物體；當成功鉆入物體想要拔出鉆頭時，我們要保持按住微動開關，趁著要鉆頭處于高速旋轉狀態，把電鉆往外逐步抽出，注意動作不要太快以免弄斷鉆頭。
特別提醒：當前小手電鉆由于功率有限，僅用于鉆木頭、塑料（含PVC）等等，對于金屬則限于薄一點的板狀材料。
