功率電感器作為電力電子系統的核心無源元件，通過導體繞制磁芯構成閉合回路，在電流通過時儲存磁能并抑制電流突變。其基礎原理遵循法拉第電磁感應定律：當電流變化時，磁通量的改變將產生自感電動勢，阻礙電流變化，從而平滑輸出電流、濾除高頻噪聲并提升系統效率。在現代電子設備中，功率電感器已成為電源轉換、信號濾波和能量存儲不可或缺的組成部分。
一、核心原理與特性優勢
1. 能量存儲與噪聲抑制機理
功率電感器利用磁芯材料的高磁導率特性（如鐵氧體、金屬復合物）增強磁場儲能密度。當DC-DC轉換器的開關管導通時，電感器儲存能量；開關管關斷時，釋放能量維持負載電流，從而降低輸出紋波。例如，在500kHz開關頻率的12V轉5V/5A降壓電路中，優質功率電感可將輸出紋波抑制至20mVpp以下，較普通型號提升30%穩定性。
2. 四大核心優勢驅動技術普及
●高效率：低直流電阻（DCR）減少銅損，如TDK的CLT32系列DCR低至0.39mΩ（17nH型號），轉換效率可達97%；
●小型化：疊層工藝實現微型封裝，如Murata的LQH系列尺寸僅2.0×1.25mm，適用于TWS耳機等超薄設備；
●高溫耐受：車規級產品工作溫度達150-165℃（如太陽誘電LAXH系列），適應引擎艙環境；
●成本優化：國產化推動單價降至進口的40%，如順絡電子CLF系列在消費電子領域快速普及。
二、應用場景與技術需求分化
不同應用場景對功率電感的關鍵參數提出差異化要求：
1. 汽車電子：AEC-Q200認證為門檻，耐溫需≥150℃，飽和電流要求高（如KEMET MPXV系列支持90A）。應用于ADAS電源、引擎控制單元(ECU)時，需兼具低電磁干擾(EMI)特性。
2. 智能手機：優先考慮尺寸與效率，多選用2.2-10μH疊層電感，厚度≤1mm，Q值>15@1MHz。
3. 工業電源：側重高可靠性，要求使用壽命>10年，失效率<0.1ppm，如Bourns SRP系列通過1000小時85℃/85%RH嚴苛測試。
典型應用案例：太陽誘電LAXH6060在混合動力車DC-DC轉換器中，以13.5A飽和電流（1μH）支持150℃連續運行，金屬封裝散熱效率提升40%。
三、成本與選型要則：參數關聯與成本杠桿

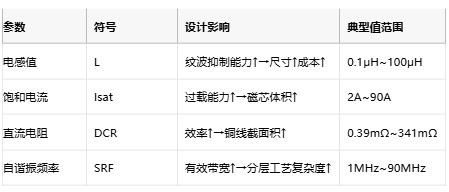

1. 核心選型參數關聯設計目標
注：DCR每降低0.1mΩ，1A電流下年省電約0.88kWh，但成本增加15%-20%。
2. 成本構成與降本路徑
●原材料占比：磁芯材料（40%）+銅線（30%）+封裝（20%）；
●國產替代降本：同規格風華高科FHP系列單價￥1.2，僅為TDK SLF系列（￥3.0）的40%；
●工藝創新：TDK CLT32采用無焊點實心銅線圈，減少加工步驟降低15%成本。
四、頭部原廠全維度對比：性能、成本與供應韌性

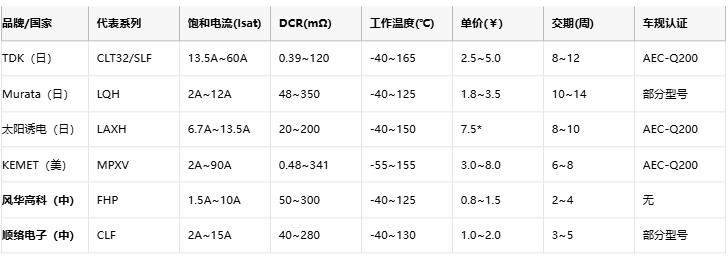

下表對比全球主流品牌的技術與商業化能力：
*太陽誘電LAXH單價約合人民幣7.5元（150日元）；風華高科數據源自市場調研。
供應鏈風險提示：
●進口品牌交期長達8-14周，短缺期可能翻倍；
●國產交期穩定在4周內，且支持加急產能。
五、選型策略：場景化決策樹
1. 高性能場景（車載/工業）：
●首選TDK CLT32、KEMET MPXV，Isat>20A，165℃耐受；
●成本允許時避免國產替代，失效率差距達0.1ppm vs 10ppm。
2. 成本敏感場景（消費電子/家電）：
●采用風華高科FHP、順絡CLF，DCR放寬至200mΩ以上；
●通過冗余設計（如并聯電感）補償性能差距3。
3. 混合降本策略：
●關鍵路徑用TDK（如CPU供電），輔助電路用順絡電子；
●整體BOM成本降低25%，維持系統可靠性。
結語：技術演進與國產化機遇
功率電感器技術正向超高頻（10MHz）、超高耐溫（>165℃）及超低DCR（<0.1mΩ）演進，如TDK的10MHz適配電感提前布局下一代DC-DC轉換器。國產廠商在消費電子領域已實現份額反超（中國占全球產能50%），但在車規級市場仍不足10%910。破局需突破三項能力：金屬磁粉芯配方（提升Isat）、AEC-Q200認證體系、高頻低損耗繞線工藝——這將是未來三年國產替代的主戰場。
