在電力輸送中選擇一款靈敏、可靠、安全、可選的保護設備很有必要，在傳統的電路中，人們常常使用繼電器裝置進行電路保護，通過設備的邏輯組合或者是延時達到控制和保護電路的目的?，F(xiàn)階段人們往往傾向于使用微機保護裝置，通過單片機的高速運算，達到靈敏可靠的效果，它的工作原理又是怎樣呢？



微機保護是用微型計算機構成的繼電保護，是電力系統繼電保護的發展方向，它具有高可靠性，高選擇性，高靈敏度，微機保護裝置硬件包括微處理器（單片機）為核心，配以輸入、輸出通道，人機接口和通訊接口等。該系統廣泛應用于電力、石化、礦山冶煉、鐵路以及民用建筑等。



微機保護工作原理

微機保護裝置的數字核心一般由CPU、存儲器、定時器/計數器、Watchdog等組成。微機保護的硬件電路由六個功能單元構成，即數據采集系統、微機主系統、開關量輸入輸出電路、工作電源、通信接口和人機對話系統。軟件由初始化模塊、數據采集管理模塊、故障檢出模塊、故障計算模塊、自檢模塊等組成。



微機保護配置

1. 速斷保護

本裝置提供電流速斷保護，任一相保護電流大于速斷整定值并達到整定延時保護動作。



2. 定時限過流保護

本裝置提供定時限過流保護。任一相保護電流大于過流整定值并達到整定延時后保護跳閘動作。



3. 反時限過流保護

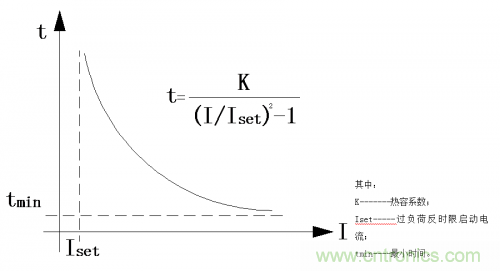

本裝置提供反時限過電流保護。反時限曲線如下所示。







4. 過負荷保護



本裝置提供過負荷保護。過負荷元件三相電流，當任一相電流大于整定值并達到整定延時后保護動作，過負荷保護只動作于告警。



5. 零序過流保護

本裝置配置了零序過流保護，可以選擇跳閘或告警。



6. 零序過壓保護

本裝置配置了零序過壓保護，可以選擇跳閘或告警



7. 過壓保護

本裝置配置了過電壓保護。過壓保護動作條件如下所示

（1）電壓大于過壓保護整定值

（2）延時達到過壓保護延時設定值

（3）斷路器處于合位置



以上三個條件同時達到過壓保護即動作，過壓保護動作方式可選擇跳閘或告警。



8. 失壓保護

當斷路器處于合位且三個線電壓均小于失壓保護的整定值并達到延時后保護即動作。



為防止未投運時失壓保護動作，本保護加設斷路器分位閉鎖，也就是斷路器在分位時閉鎖本保護出口。



失壓保護動作方式可選擇跳閘或告警。



9. 本體保護

本裝置具有輕瓦斯報警、重瓦斯跳閘、高溫報警、超溫跳閘、帶電開門跳五個本體保護開關量輸入接口。本體保護繼電器的動作接點輸入相應接口后經本裝置重動出口。



10. PT斷線檢測

PT斷線采用以下判據：

①三個線電壓均小于18V，且任一相電流大于0.5A，經過3秒判為三相斷線；



② 任兩個線電壓差大于18V時， 經過3秒判為不對稱斷線；

判據①是用來判別對稱性三相斷線

判據②是用來判別不對稱性PT斷線



11. 控制回路斷線檢查



本裝置配置了控制回路斷線檢查功能，裝置實時監測端子P1-01和P1-08之間的電壓，當這兩個端子之間無電壓時，延時3S報控制回路斷線事件，本功能交直流通用。
