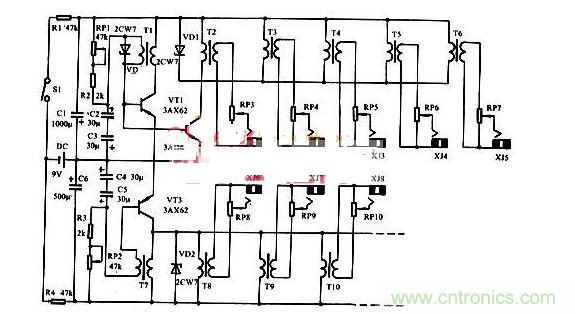

工作原理：電子麻醉器電路如下圖所示，由于晶體管振蕩器基本上是一個恒流源，所以在同時二組以上的輸出時(如四組)，若一組輸出幅度大點，則另外的幾組負脈沖部分輸出就相應的要減少。這也就是說它們會互相影響。這對電麻醉是十分不利的，必須避免這種情況。為消除這一缺點，用一只穩壓二極管接在振蕩器輸出變壓器初級繞組兩端，起限幅穩壓的作用。這樣便可以使幾組同時工作時不相互影響，這對麻醉工作來說是必須具備的。這樣可以做到綜合運用，既可以作治療用，又可以做麻醉用。



由于正脈沖幅度是由電源電壓通過變壓器升壓得來的，因而可以把幾組輸出的正脈沖疊加起來(順向疊加)，如果同時輸出四組，每組正脈沖幅度為60mA(在1kΩ負載電阻上)，把兩組順向疊加起來就可以得到100mA；三組疊加起來可得130～150mA(看變壓器的質量而定)。這種疊加的方式不是正比的增長，也不能無限制地疊加，一般疊加四組就比較困難，這樣對輸出幅度就可以大大提高。可以不去專門追求單邊輸出幅度大小，而可以通過疊加提高幅度。在某些特殊場合下運用是非常有利的(如疊加得好還可作心臟起搏器)。

圖中，電位器RP1、RP2為頻率調節電位器，頻率可在2～50Hz范圍內變化。電位器RP3～RP10可調節輸出幅度。
