一、架構演進：從分立H橋到全集成方案的三大躍遷
有刷電機驅動技術歷經三代升級，集成度與可靠性顯著提升：
1. 分立器件方案（2010年代前）
●核心結構：4顆MOSFET+門極驅動IC（如IR2104）+保護電路
●痛點：
●PCB面積大（>500mm2），布線復雜；
●過流響應慢（>5μs），MOSFET燒毀風險高；
●成本占比達電機系統總BOM的35%。
2. 半集成預驅方案（2010–2020）
●代表芯片：TI DRV8870（3.6A）
●改進點：
●集成H橋預驅+基礎保護（OCP/TSD）；
●支持PWM調速（頻率≤100kHz）；
局限：仍需外置MOSFET，溫升管理難度高。
3. 全集成智能方案（2020至今）
●技術突破：
●“預驅+MOSFET+保護”單芯片化：如峰岹科技FT8215（5A）將4顆MOS與驅動邏輯集成于QFN16封裝；
●多級保護硬件化：過流保護響應≤1μs（較分立方案提速5倍）；
●控制接口數字化：支持I2C/SPI配置參數（電流限值、死區時間等）。
●數據對比：全集成方案使PCB面積縮減70%，系統成本降低25%，故障率下降至分立方案的1/10。
二、國產方案技術突破：五大核心競爭力
國產芯片廠商通過場景定制化與技術創新，打破國際壟斷：
1. 高功率密度集成
●士蘭微電子：SD20C60（20A/60V）采用 F-CSP 3×3mm封裝，功率密度達國際競品2倍；
●峰岹科技：FT8215內嵌 Rdson=45mΩ MOSFET，效率提升至95%（12V/2A負載）。

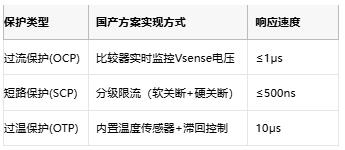

2. 硬件級保護機制
3. 智能調參技術
●動態死區調節：根據溫度自動優化死區時間（如芯洲科技SCT2430方案），降低開關損耗15%；
●自適應PWM頻率：負載變化時自動切換20kHz/100kHz模式，平衡噪聲與效率。
三、核心設計挑戰與工程解決方案
1. 電機啟動沖擊電流抑制
●問題：有刷電機啟動電流可達穩態5倍，易觸發誤保護；
●方案：
●軟啟動電路：通過電容緩升PWM占空比（如EG2132芯片的SS引腳）；
●分級電流限值：啟動階段限流值提升至150%，運行階段恢復100%。
2. 換向火花消除
●痛點：碳刷機械換向產生EMI干擾，縮短壽命；
●解決策略：
●RC吸收電路：在電機端子并聯RC網絡（典型值：10Ω+100nF）；
●芯片級優化：內置有源箝位電路（如TI DRV8876），箝位電壓至40V以下。
3. 溫升控制
●熱設計準則：
●PCB布局：驅動IC下方鋪銅并增加散熱過孔（≥9個）；
●熱阻計算：θja≤40℃/W（QFN封裝），環境溫度>85℃時降額使用。
四、場景化應用：從消費電子到汽車系統
1. 智能家居（電動窗簾/掃地機）
●芯片方案：EG2132（2A，SOP8封裝）
●BOM成本：<$0.3
●關鍵優化：
●待機功耗<10μA（電池壽命延長30%）；
●PWM調速分辨率8bit（速度波動<5%）。
2. 電動工具（手電鉆/角磨機）
●方案：SD20C60（20A，F-CSP封裝）
●性能指標：
●支持100kHz PWM調速；
●堵轉耐受時間≥3s（符合IEC60745標準）。
3. 汽車電子（座椅調節/車窗升降）
●車規級芯片：芯洲科技SCT2430（AEC-Q100 Grade 1）
●功能安全：
●支持ASIL-B架構，內置MOSFET開路/短路診斷；
●-40℃~150℃全溫區工作，失效率<1ppm。
五、國產替代趨勢與挑戰
1. 國產化進展
●消費電子領域：國產份額超70%（如EG微、峰岹方案）；
●工業/汽車領域：車規級芯片滲透率約15%（中車時代、芯洲科技主導）。
2. 技術瓶頸
●高壓大電流：>30A/100V芯片仍依賴TI/英飛凌；
●功能安全認證：ASIL-D級方案尚未突破。
3. 未來方向
●SiC集成：瞻芯電子開發120V SiC有刷驅動（效率>98%）；
●智能預測維護：通過電流紋波分析碳刷磨損狀態（華為專利）。
結語：以小搏大，國產有刷驅動芯片的價值重構
有刷電機驅動芯片正從“功能實現”向“智能控制”躍遷。國產廠商通過全集成設計（預驅+MOS+保護）、硬件級保護加速（≤1μs OCP）、場景深度優化（車規/工業認證）的三重創新，在消費電子市場已實現主導，并加速向汽車、工業領域滲透。
選型決策關鍵點：
●功率等級：
●<5A：優選EG2132、FT8215（成本<$0.5）；
●5A–20A：選用SD20C60、SCT2430（支持汽車電子）；
●可靠性需求：
●消費電子：關注待機功耗與PWM分辨率；
●汽車電子：強制要求AEC-Q100認證與ASIL-B功能安全；
●成本控制：全集成方案較分立設計降低BOM成本25%以上。
隨著第三代半導體與智能診斷技術的融合，國產有刷電機驅動芯片有望在新能源汽車輔助系統等高端場景打開全新增長極。
