【導讀】煙感報警器，又稱煙霧報警器，是一種通過監測煙霧的濃度來實現火災防范的儀器。目前，某些品牌的煙感報警器已經獲得了中國家用探測器標準3C認證，產品安裝簡便，效果顯著，是各地消防支隊推薦產品，被廣泛應用于家庭、工廠、寫字樓、醫院、學校、博物館等重要防火場所。
本文介紹整合日本愛普生RTC和日本松下電池，實現超低功耗、超可靠性、高性價比的應用。
產品基本框圖
由于產品的特性和設計需求，對于整體功耗的要求比較高，因此功耗就成了關鍵器件的選擇因素。設備需要記錄和存儲事件的時間日志，那么超低功耗的RTC (Real Time Clock) 對于延長設備使用壽命就至關重要，同時穩定可靠的電池也是產品性能的保障。
關鍵器件選擇：
EPSON 的RTC

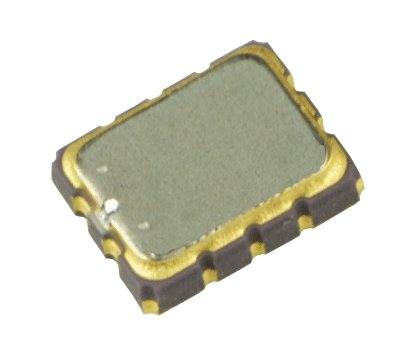

模塊 RX-8111CE （PKG: 3.2*2.5*1.0mm）
EPSON的RTC系列產品，具有高可靠性、高穩定性、低功耗、功能豐富、小型化等特點，廣泛應用于物聯網、消費電子、工業控制等領域。RX-8111CE 是EPSON 最新推出的超低功耗小型化3225封裝的實時時鐘模塊。
技術參數：內置32.768KHz 晶體
接口類型：IIC-bus （支持400k速率）
超低待機功耗：100nA Typ. @ 3.0V
寬操作電壓，電源管理功能：1.6 V to 5.5 V ；主備電自動切換管理 （支持多種備電類型）
時間戳功能：8級時間戳記錄深度，多種可選觸發
功能豐富中斷輸出：支持Alarm，Update，Timer 等中斷設置
自檢測功能：電壓檢測，晶振狀態檢測

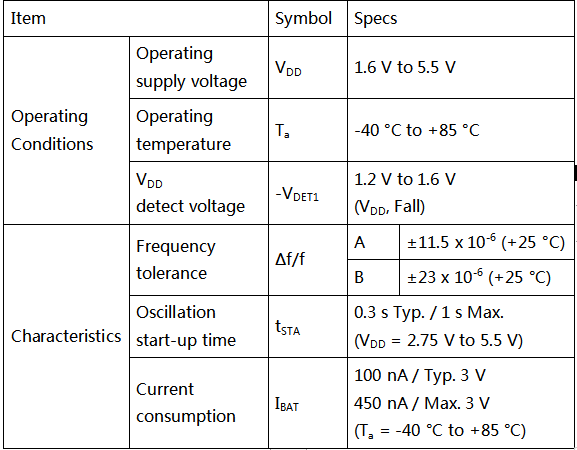

基本參數表

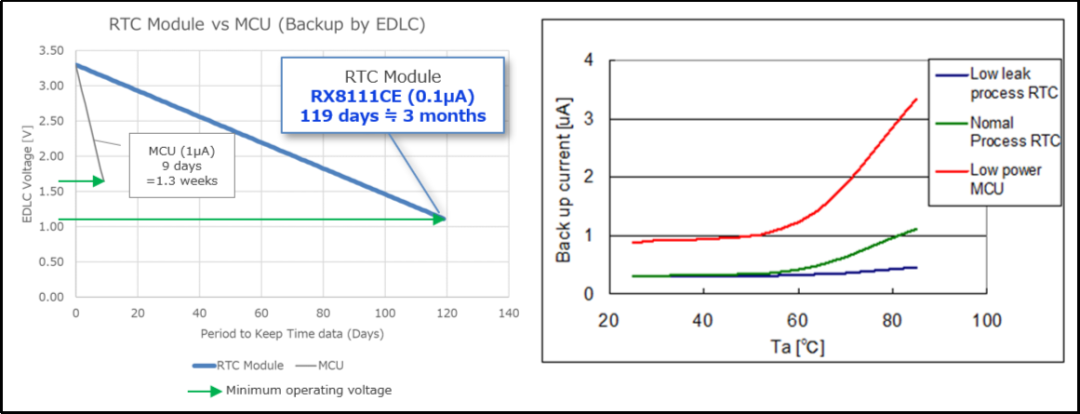

功耗測試數據對比
Back up by dual layer capacitor（Simulation）@ 0.47F Typ value.
Panasonic

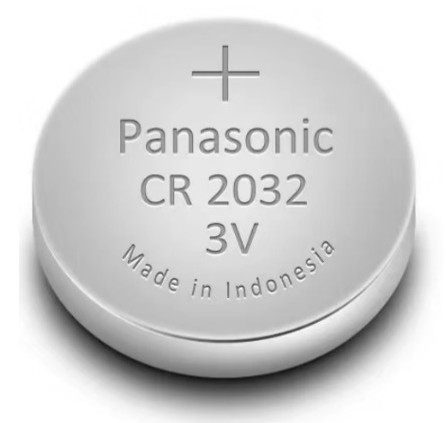

紐扣電池 CR2032
電池尺寸(Max.Size)：Φ20.0X3.2mm
標稱容量(Nominal Capacity)：225mAh
額定電壓(Nominal Voltage)：3.0V
工作溫度(Operating Temperature)：-20°C ~+60°C
參考重量(Ref.Weight)：3.0g

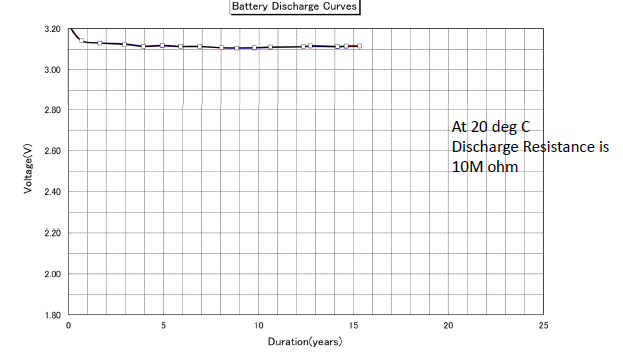

電池放電特性
設計參考：

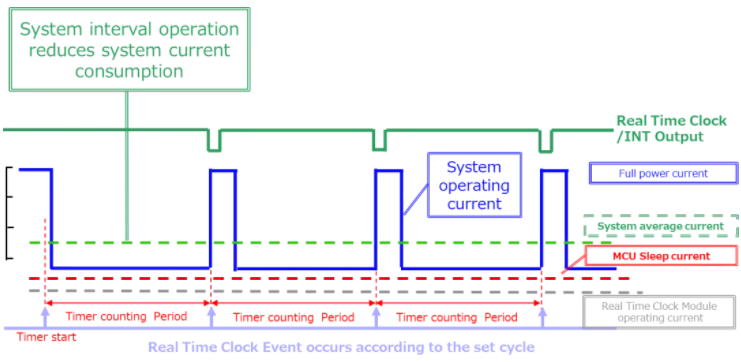

RTC 在產品運行過程中提供實時時鐘數據，用來記錄各種事件發生的時間，處于不間斷的工作狀態（無sleep狀態），RTC 自身功耗是一項重要指標，同時可以利用RTC 的中斷功能實現微處理器的定時喚醒功能，實現降低系統整體功耗的目的。
利用RX-8111CE 的時間戳功能還可以實現在MCU 休眠狀態下監控外部信號輸入，RTC 的EVIN 引腳可以監測外部電平變化，并且將變化發生的時間記錄到RTC，當MCU 恢復后讀取時間戳數據并做相應處理（具體操作參考RTC使用手冊）。RTC 和電池的有機結合可以大大提升產品的使用壽命和品質。

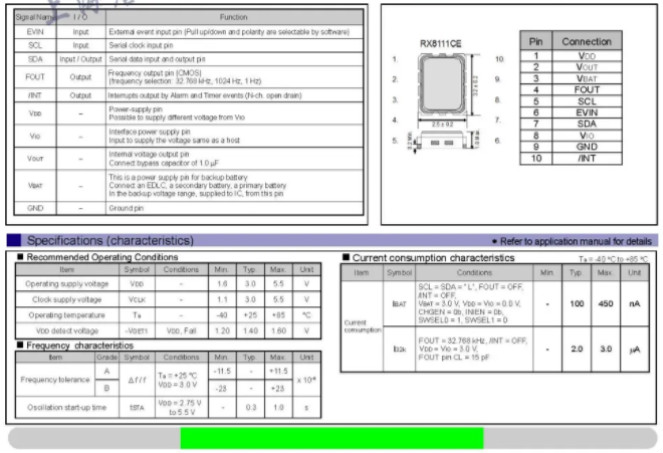

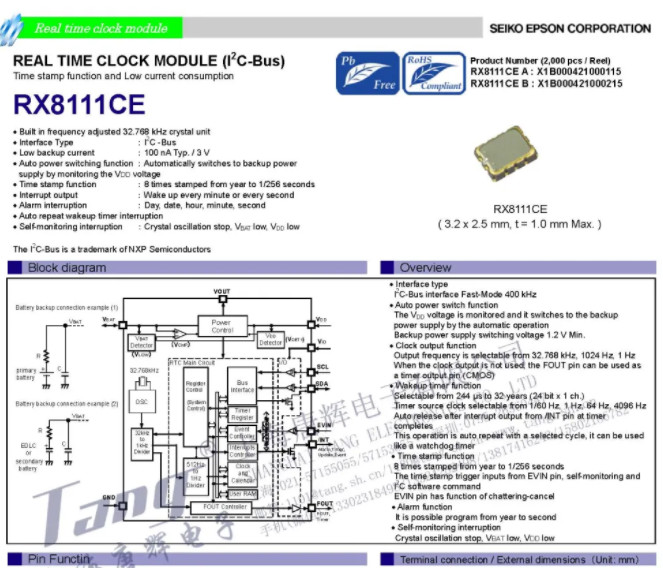

圖片RX-8111CE 使用產品手冊

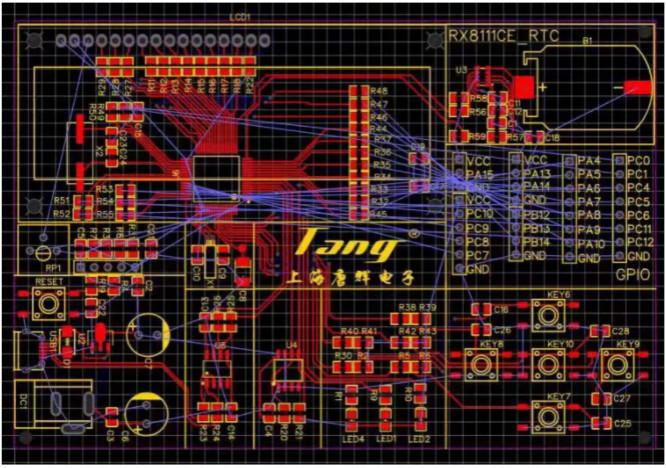

日本愛普生RTC和日本松下電池組和應用的原理圖和效果圖如下，供各位工程師參考
